本章作为51单片机的结尾，教51主要是让你们懂原理。此篇内容结束后，由于我要出差，将由另外两位学长教你们stm32(stm32是我们主要使用的单片机)。

spi协议

单片机主要的通讯协议有IIC SPI UART这三种，51的UART其实没有那么大的必要去教。所以这期以spi协议作为51单片机的结尾，而后内容以stm32为主。

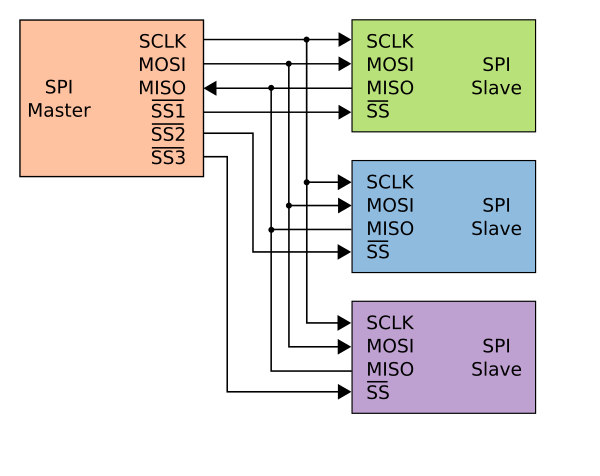

SPI协议是串行通信协议，速度要比IIC快，支持同时输入和接收。主要由(3+n)根线组成。

SCLK (Serial Clock) : 时钟线，每次时钟跳变进行采样，时钟沿再次跳变进行输出
MOSI（Master Output, Slave Input）：主机输出(OUT)，从机输入信号（数据由主机发出）
MISO（Master Input, Slave Output）：主机输入(IN)，从机输出信号（数据由从机发出）
SS（Slave Select）：片选信号，由主机发出，一般是低电位有效, 只有对应元件的SS激活，才会进行通讯。如果两个从设备的SS同时被激活，则两个SS设备占用一条总线进行通讯(最好不要这样，可能会导致很严重的问题)。

我们很容易的可以注意到，SPI与IIC相比，通过增加两根线路的方式实现了双向传输和设备选择。在IIC通信中我们需要向设备输入地址，之后再进行数据输入，而SPI只需要激活对应片选信号，即可进行通讯。而MOSI \ MISO 将一条共用数据线分为输入和输出的专用数据线，这样也不需要确认主从谁发送谁输出了。同时SPI通讯协议并不需要每字节进行一次 确认 ，虽然这可能导致出错，但确实提高了效率 精简了通信内容。

由于protues spi器件仅有EPROM，演示效果不好。所以暂时搁置，等到STM32将进行详细介绍。

作业

观看视频 SPI
